구성

1. Feston Track Cable System 장치는 이동하는 기계에 전원이나 공기를 공급하기 위한 전선호스 등을 지지해 주는 장치입니다.

Cable Trolley장치는 원형 Cable 혹은 광 Cable 전부 사용할 수 있습니다.

특히, 광Cable은 그 굴곡특성이 양호하므로 사용하시기 더욱 편리합니다.

2. Cable Trolley 장치의 Carrier는 이동하는 기계장치와 평형으로 설치된 Track를 타고 기계창치와 함께 이동하게 되어 있습니다.

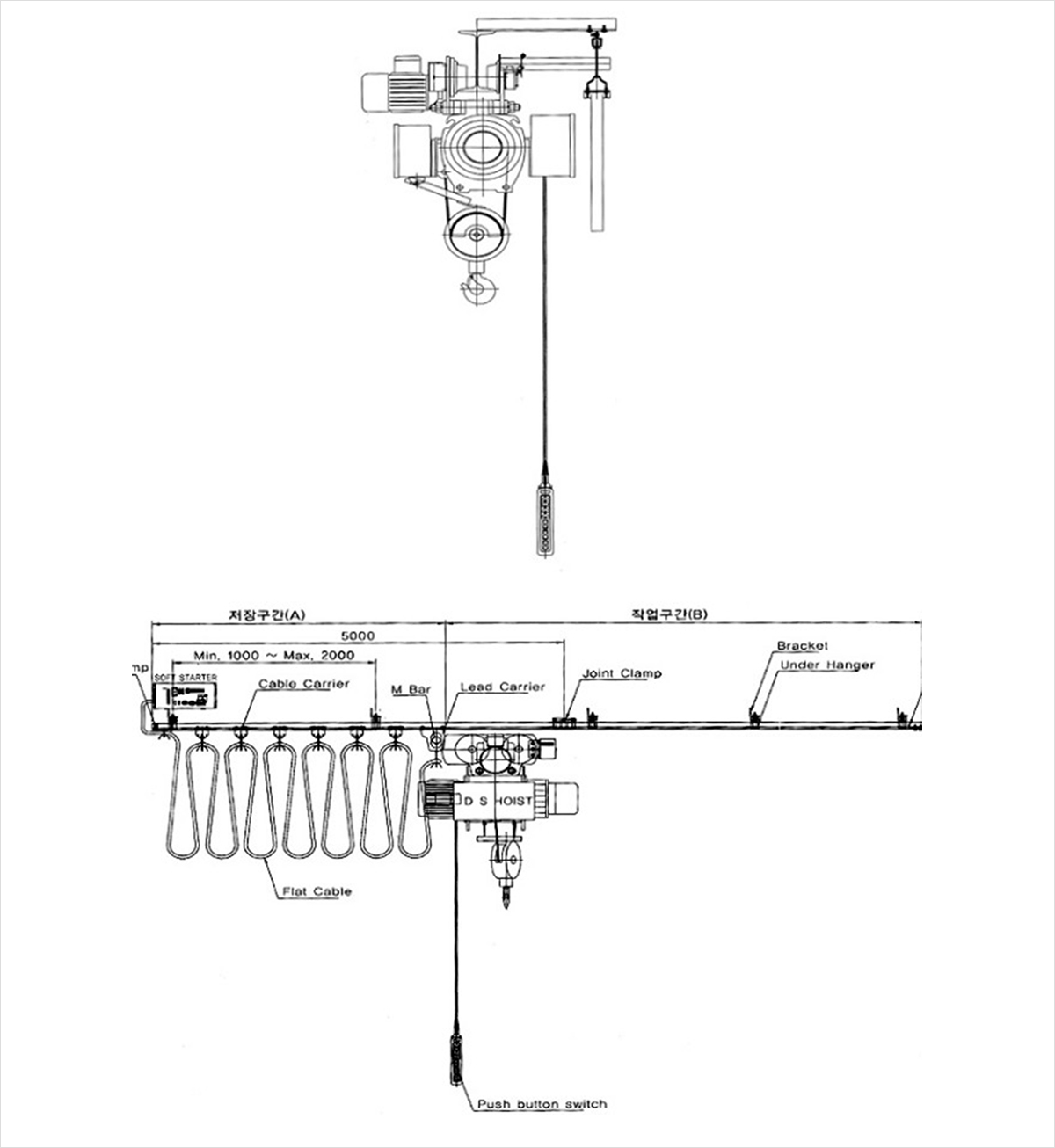

3. Trolley 장치는 사용 검토시에 반드시 기계장치의 총 길이를 검토해야 하며 이 길이는 그림에 보는 바와 같이 Carrier가 모이는 장소가 되기 때문입니다.

예를 들어 Carrier 본체 크기 내에 Cable Trolley 장치가 전부 모일 수 있어야 Cable Trolley를 따라 끝까지 이동할 수 있습니다.

4. Track System은 "R" 시공가능합니다. (R 1300m부터)

특성

기계장치가 요구하는 전류량 혹은 공기량에 따라서 그 도체의 크기와 전류를 결정하며 Cable를 정한 다음 Cable의 길이는 기계가 이동하는

거리 및 기계장치의 이동을 방향의 길이를 합한 것보다 20%를 추가하여 정하고 Carrier의 수는 주행하는 거리에 Carrier 저장장치의 길이

및 Cable의 늘어진 길이에 따라 정합니다.

Cable를 손으로 임의로 잡아 당기며, 사용할 때는 Leader Carrier 대신 Control Carrier를 사용합니다.

설치요령

1. Track은 기계장치의 이동궤도와 평행하게 설치하되 Track이 굽는 것을 우려하여 진행방향의 옆 방향으로 약간 조정을 할 수 있습니다.

2. Carrier 저장 구간에 hanger를 넣은채 설치하시오.

3. Track의 가운데에는 Track 고정용 Hanger를 사용하고 나머지 Hanger는 전부 Sliding Hanger로 사용하시오.

4. Track의 연결은 반드시 연결쇠를 이요하여 주십시오.

5. Cable의 길이 L=(작업구간+CARRIER 저장구간) X 1.2

6. 장치를 설치하는 데 사용되는 부품수량은 아래와 같습니다.

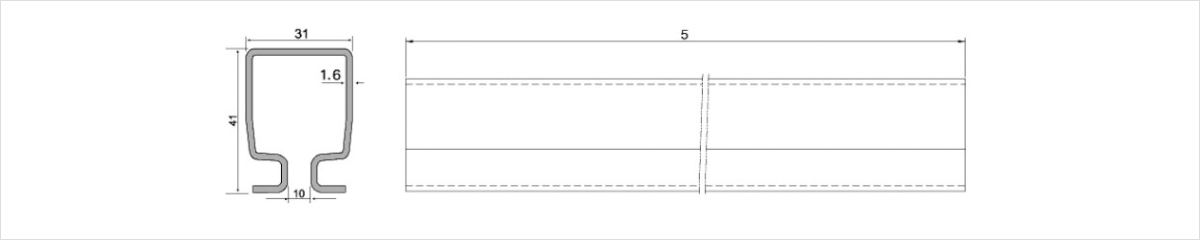

(1) Steel Track : 필요한 길이 5M.

(2) Joint Clamp : TRACK 연결시마다 1개씩

(3) Cable Carrier : 1.5 - 2m 마다 1개씩

(4) Under Hanger : 지지거리 1.5 - 2m 마다 1개씩

(5) Leader Carrier : LINE 마다 1개씩

(6) Track Clamp
